高频变压器设计软件下载 v2.0绿色免费版

本款高频变压器设计软件事实上是开关电源设计专业版中的一个模块，支持反激变压器、正激变压器、半桥变压器、全桥变压器和驱动变压器，用户只需输入对应的参考，即可计算出初级圈数和次级圈数，简单而又实用，送给有需要朋友免费下载收藏。

基本介绍：

高频变压器是工作频率超过中频（10kHz）的电源变压器，主要用于高频开关电源中作高频开关电源变压器，也有用于高频逆变电源和高频逆变焊机中作高频逆变电源变压器的。按工作频率高低，可分为几个档次：10kHz- 50kHz、50kHz-100kHz、100kHz～500kHz、500kHz～1MHz、10MHz以上。高频变压器是作为开关电源最主要的组成部分。开关电源中的拓扑结构有很多。比如半桥式功率转换电路，工作时两个开关三极管轮流导通来产生100kHz的高频脉冲波，然后通过高频变压器进行变压，输出交流电，高频变压器各个绕组线圈的匝数比例则决定了输出电压的多少。

软件功能：

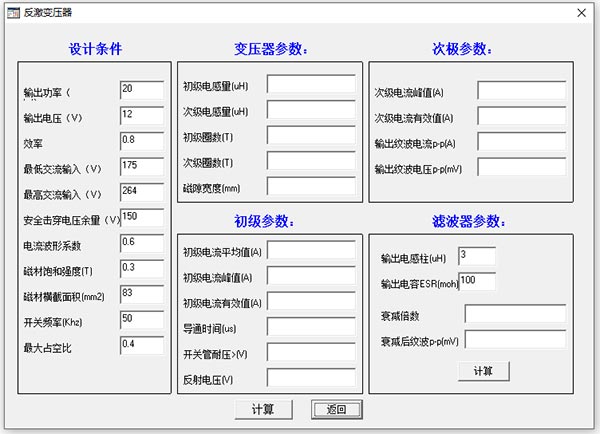

1、反激变压器

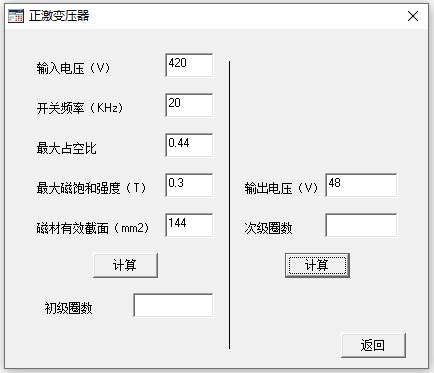

2、正激变压器

3、半桥变压器

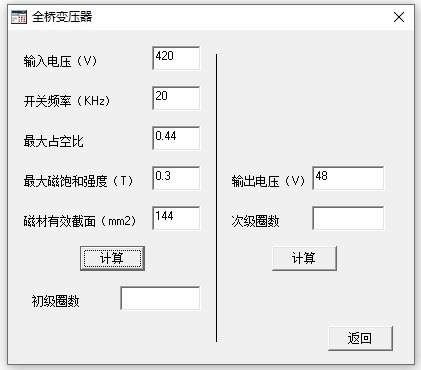

4、全桥变压器

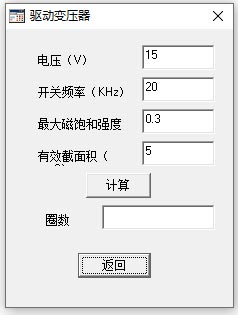

5、驱动变压器

使用说明：

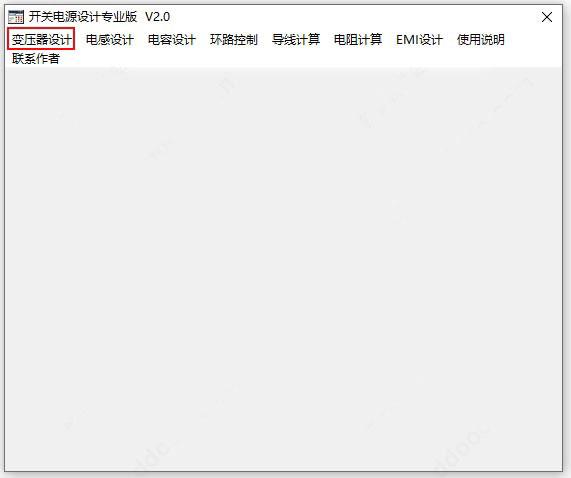

1、下载解压，打开高频变压器设计软件，选择变压器设计；

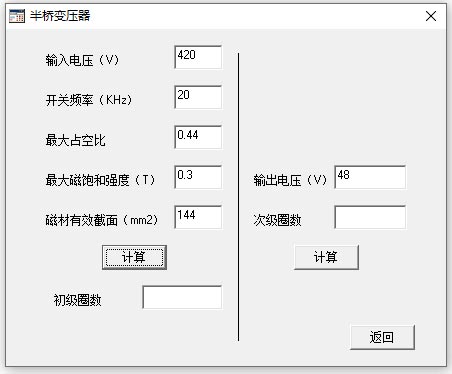

2、支持反激、正激、半桥、全桥、驱动变压器，以半桥变压器为例：
3、输入电压、开关频率，最大占空比，最大磁饱和强度，磁材有效截面等参数，点击计算即可得到初级圈数和次级圈数。

高频变压器设计原理：

在高频变压器设计时，变压器的漏感和分布电容必须减至最小，因为开关电源中高频变压器传输的是高频脉冲方波信号。在传输的瞬变过程中，漏感和分布电容会引起浪涌电流和尖峰电压，以及顶部振荡，造成损耗增加。通常变压器的漏感，控制为初级电感量的1%～3%。
初级线圈的漏感----变压器的漏感是由于初级线圈和次级线圈之间，层与层之间，匝与匝之间磁通没有完全耦合而造成的。
分布电容----变压器绕组线匝之间，同一绕组的上、下层之间，不同绕组之间，绕组与屏蔽层之间形成的电容称为分布电容。
初级绕组----初级绕组应放在最里层，这样可使变压器初级绕组每一匝用线长度最短，从而使整个绕组的用线为最少，这有效地减小了初级绕组自身的分布电容。
次级绕组----初级绕组绕完，要加绕(3～5)层绝缘垫衬再绕制次级绕组。这样可减小初级绕组和次级绕组之间分布电容的电容量，也增大了初级和次级之间的绝缘强度，符合绝缘耐压的要求。
偏压绕组----偏压绕组绕在初级和次级之间，还是绕在最外层，和开关电源的调整是根据次级电压还是初级电压进行有关。

下载地址：

高频变压器设计软件
网盘下载地址：
百度网盘下载【提取码: acut】 城通网盘下载
